M-Serie – individuelle Lösungen für anspruchsvolle Anwendungen

Die Kreissägen der M-Serie sind technologische Lösungen, die direkt auf die Anforderungen des jeweiligen Produktionsprozesses zugeschnitten sind. Dank der individuellen Auslegung der Maschine und der Peripheriegeräte ermöglichen sie die Optimierung von Produktivität, Präzision und Materialfluss in der gesamten Produktionslinie.
M-Serie – individuelle Lösungen für anspruchsvolle Anwendungen Die Kreissägen der M-Serie sind technologische Lösungen, die direkt auf die Anforderungen des jeweiligen Produktionsprozesses zugeschnitten sind. Dank der individuellen Auslegung der Maschine und der Peripheriegeräte ermöglichen sie die Optimierung von Produktivität, Präzision und Materialfluss in der gesamten Produktionslinie.

Die wichtigsten Vorteile der M-Serie

Individuelle, maßgeschneiderte Lösungen

Jede Maschine wird entsprechend der konkreten Anwendung, der Materialart und der gewünschten Produktivität konzipiert.

Große Variabilität der Peripheriegeräte

Die Anlage kann um Materialzuführungen, Handhabungssysteme, Förderer und weitere Spezialausrüstungen ergänzt werden.

Bearbeitung verschiedener Materialarten

Die Maschinen sind für das Schneiden von Rund- und Vierkantstangen, komplexen Profilen sowie Spezialmaterialien wie Gewindestangen ausgelegt.

Optimierung des Produktionsprozesses

Die Konstruktion der Anlage ist so ausgelegt, dass ein reibungsloser Materialfluss und maximale Produktionsproduktivität gewährleistet sind.

Implementierung in automatisierte Linien

Die Anlage lässt sich problemlos in komplexe Fertigungssysteme integrieren.

Typische Anwendungen

Die Kreissägen der M-Serie kommen vor allem in Betrieben zum Einsatz, in denen hohe Produktivität und eine individuelle Konfiguration der Technologie gefordert sind, beispielsweise bei:

  • Schneiden von Stangenmaterialien für die Großserienfertigung
  • Bearbeitung komplexer Profile
  • Schneiden von Gewindestangen
  • Vorbereitung von Halbzeugen für das Pressen oder Umformen
  • automatisierten Fertigungslinien
M-Serie

Technische Beschreibung

Die Basis jeder Trennlinie bildet eine Kreissäge, deren Konstruktion an die zu bearbeitende Materialart angepasst ist. Die Maschinen können für das Trennen von Standard-Rund- und Vierkantstangen, aber auch von komplexeren Profilen oder Spezialwerkstoffen optimiert werden.

Ein wesentlicher Bestandteil der Lösung sind Peripheriegeräte, die wir individuell nach den Anforderungen des Kunden entwerfen. Zur Anlage können beispielsweise gehören:

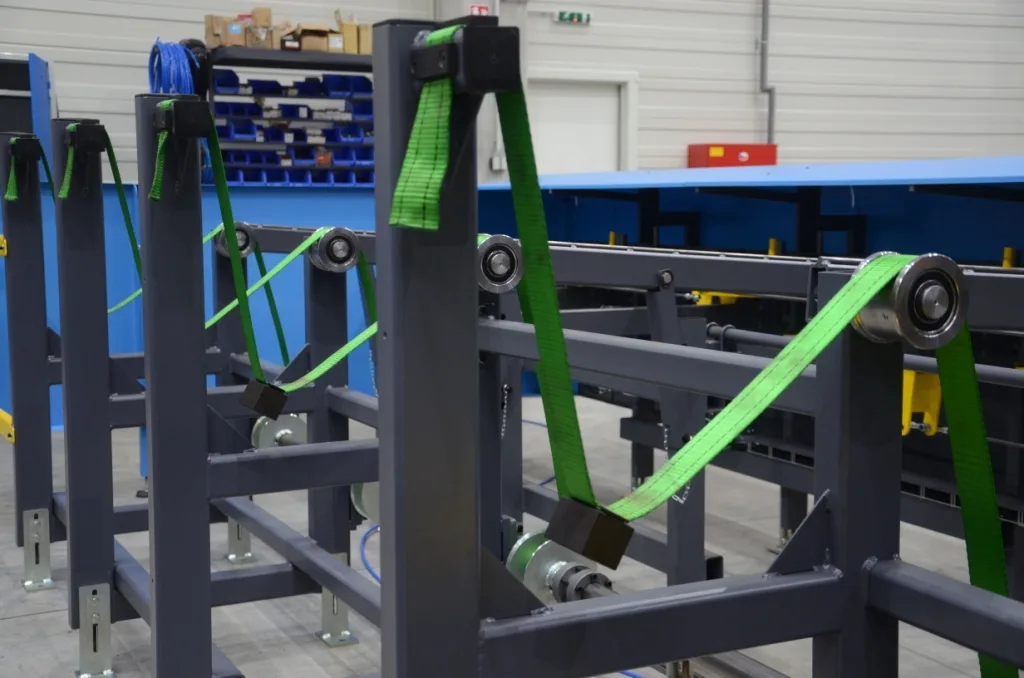

  • Materialzuführungen
  • Schwerkraft- oder gesteuerte Vorratsbehälter
  • Handhabungssysteme

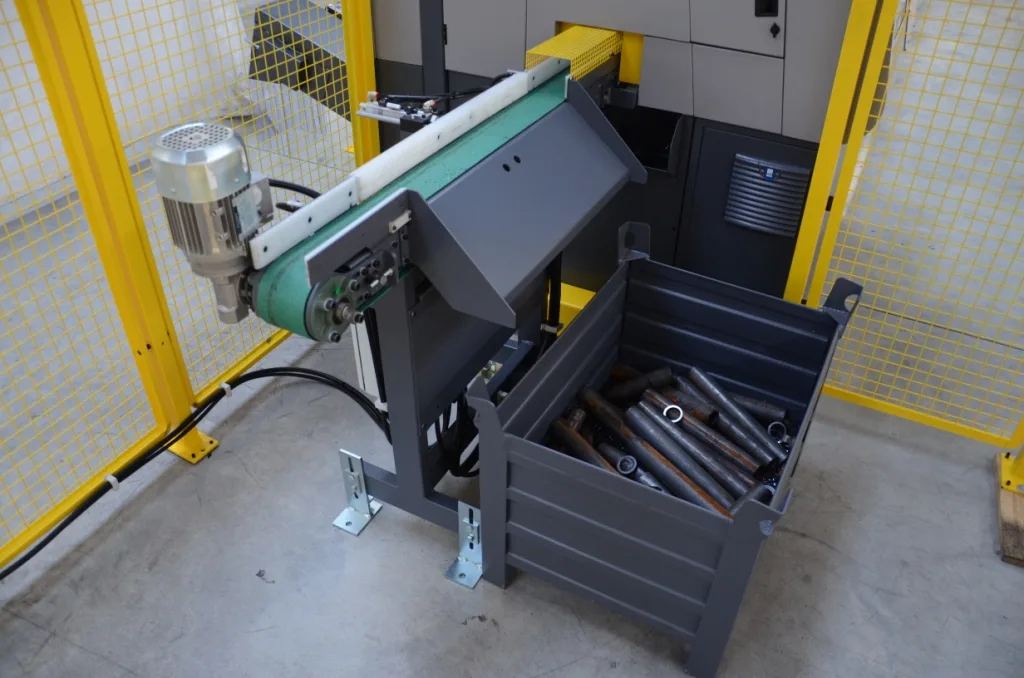

  • Auslaufbänder
  • Spezialvorrichtungen für die Weiterverarbeitung der Werkstücke

Dank der individuellen Auslegung der Peripheriegeräte lässt sich eine Fertigungslinie realisieren, die den Anforderungen des Produktionsprozesses voll und ganz gerecht wird und maximale Produktionseffizienz gewährleistet.

ExactCut-Kreissägeanlagen sind vor allem für den Großserienzuschnitt eines breiten Spektrums an Stählen und Leichtmetallen ausgelegt. Die Konstruktion der Maschine sowie der Sägeblätter ist auf einen stabilen Schneidprozess, hohe Produktivität und die Minimierung von Zwischen- und Rüstzeiten optimiert.

Schnittparameter / Scheibenabmessungen

MAC/MAM 75MAC/MAM 105MAC/MAM 155MAC/MAM 205
AnwendungStahl/NichteisenmetalleStahl/NichteisenmetalleStahl/NichteisenmetalleStahl/Nichteisenmetalle
Schrägschnitt90°90°90°90°
RundmaterialØ 20–70 mmØ 20–105 mmØ 30–155 mmØ 50–205 mm
Vierkantmaterial15×15 – 60×60 mm20×20 – 90×90 mm30×30 – 115×115 mm50×50 – 180×180 mm
Rechteckmaterial15×15 – 90×60 mm20×20 – 105×80 mm30×30 – 155×115 mm50×50 – 180×205 mm
Bündelschnitt rund2 × Ø 10 – 2 × Ø 35 mm2 × Ø 20 – 2 × Ø 50 mm––
Bündelschnitt vierkant2 × 10×10 – 2 × 30×30 mm2 × 20×20 – 2 × 50×50 mm––
Länge des Reststücks*90 mm60 mm60 mm110 mm
Genauigkeit**auf Anfrageauf Anfrageauf Anfrageauf Anfrage
Schnittgeschwindigkeit60–220 / 600–2200 m/min60–220 / 600–2200 m/min60–220 / 600–2200 m/min60–220 / 600–2200 m/min
Verwendbare SägeblätterHM-Hartmetall/HSSHM-Hartmetall/HSSHM-Hartmetall/HSSHM-Hartmetall/HSS
ScheibennabenlochØ 32 mmØ 40/50 mmØ 40/50 mmØ 50 mm
Durchmesser der SägeblattscheibeØ 250/275 mmØ 300/360 mmØ 425/460 mmØ 460/560/620 mm
Blattdickeauf Anfrageauf Anfrageauf Anfrageauf Anfrage
Dimension der Mitnehmerbolzen4×9×504×16×80 / 4×21×904×16×80 / 4×21×904×16×80 / 4×21×90

*für eine Mindestgreiflänge von 10 mm    **für den Hub des Zuführers    Mit „auf Anfrage" markierte Werte liegen im Datenblatt nicht vor und werden von ExactCut nachgereicht.

Technische Daten

MAC/MAM 75MAC/MAM 105MAC/MAM 155MAC/MAM 205
Elektrische Parameter der Maschine
Stromversorgung∼3×400 V, 50 Hz, 3+N+PE∼3×400 V, 50 Hz, 3+N+PE∼3×400 V, 50 Hz, 3+N+PE∼3×400 V, 50 Hz, 3+N+PE
Leistungsaufnahme des Scheibenantriebs7,5 kWauf Anfrageauf Anfrageauf Anfrage
SchutzartIP 54IP 54IP 54IP 54
Druckluft
Systemdruck6–10 bar6–10 bar6–10 bar6–10 bar
Zulaufschläuche12×1, 3/8"10×1, 3/8"10×1, 3/8"10×1, 3/8"
Hydrauliksystem
Durchfluss13 l/minauf Anfrageauf Anfrageauf Anfrage
Betriebsdruck40 barauf Anfrageauf Anfrageauf Anfrage
Leistung1,1 kWauf Anfrageauf Anfrageauf Anfrage
Stromauf Anfrageauf Anfrageauf Anfrageauf Anfrage

Mit „auf Anfrage" markierte Werte liegen im Datenblatt nicht vor (nur Spalte MAC/MAM 75) und werden von ExactCut nachgereicht.

Maschinenabmessungen

MAC/MAM 75MAC/MAM 105MAC/MAM 155MAC/MAM 205
Abmessungen der Kreissägeauf Anfrageauf Anfrageauf Anfrageauf Anfrage
Gewicht der Kreissägeauf Anfrageauf Anfrageauf Anfrageauf Anfrage

Maschinenabmessungen und Gewichte sind in den vorliegenden Datenblättern nicht enthalten und werden von ExactCut nachgereicht.

ExactCut 75

Zugleich das kleinste Modell unserer Produktionsreihe. Dieses ermöglicht das Trennen vom Stangenmaterial bis Durchmesser 75mm.

Neue Kreissäge 75 TWIN erweitert unsere Reihe der Produktionsmaschinen um den Automat, welcher ermöglicht, zwei Stangen bis Durchmesser 35mm zu gleich zu trennen und eine Stange bis Durchmesser 70mm.

Die Kreissäge der neuen Konzeption. Diese Maschine ermöglicht das Materialtrennen bis Durchmesser 105mm. Dieses Konzept ist gleich mit dem Modell 155. Diese Kreissäge wird üblich mit dem Kettenfördere...

Zugleich das größte Modell der neuen Konzeption unserer Produktionsreihe. Diese Maschine ermöglicht das Trennen vom Stangenmaterial bis Durchmesser 155mm. Dieses Konzept ist mit der 105-Ausführung. Di...

Einsatz des zweiachsigen Systems für den Vorschub in den Schnitt gibt der Maschine neue Möglichkeiten zur Optimierung des Schnittprozesses. Durch die Wahl der optimalen Schnittcharakteristik kommt es ...
